A centro de mecanizado de pórtico es una máquina herramienta CNC con estructura tipo pórtico, muy utilizada para mecanizar piezas grandes y pesadas. Sus características de diseño le confieren una gran rigidez y estabilidad, lo que lo hace especialmente adecuado para tareas de mecanizado que requieren alta precisión y cargas pesadas, como en la industria aeroespacial, naval, de moldes y de maquinaria. En comparación con los centros de mecanizado verticales u horizontales tradicionales, los centros de mecanizado de pórtico pueden soportar mayores fuerzas de corte, tener un rango de mecanizado más amplio y una mayor eficiencia de producción.
1. Estructura básica y principio de funcionamiento de los centros de mecanizado de pórtico

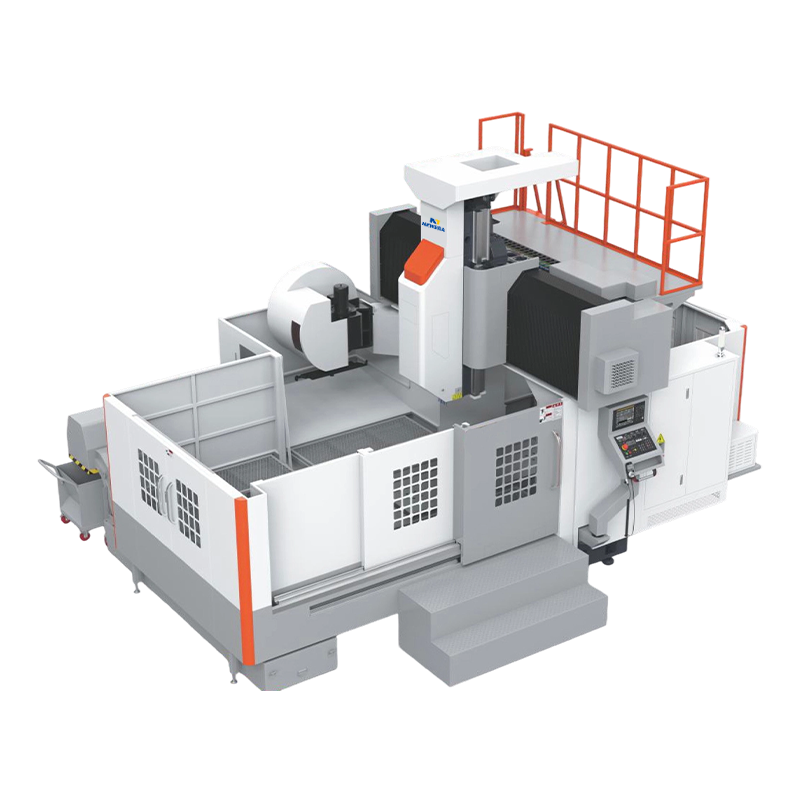

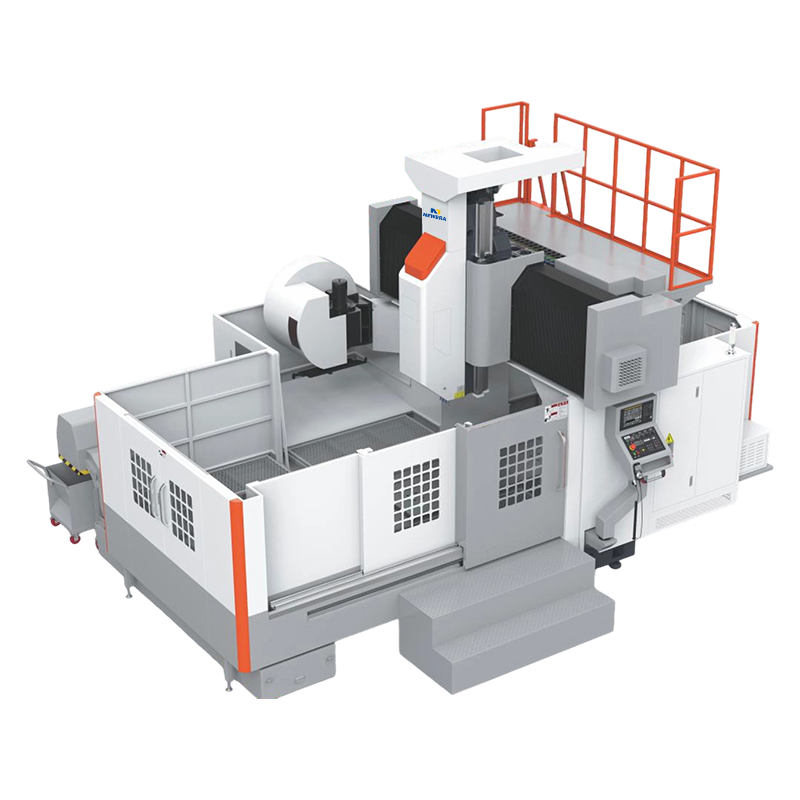

La bancada de un centro de mecanizado de pórtico adopta una estructura en forma de "pórtico". El cabezal del husillo atraviesa la pieza de trabajo a través de columnas en ambos lados, formando un área de mecanizado de gran envergadura. Esta estructura permite que la máquina herramienta realice un mecanizado eficiente en una gran mesa de trabajo, especialmente adecuada para mecanizar piezas grandes y pesadas. Su principio de funcionamiento es similar al de las máquinas herramienta CNC convencionales, utilizando un sistema CNC para controlar el movimiento preciso de cada eje para completar diversas operaciones como fresado, taladrado y roscado.
Los centros de mecanizado de pórtico suelen contar con servomotores de alta precisión y guías lineales en sus husillos y mesas de trabajo, lo que proporciona un movimiento suave y preciso. Al mismo tiempo, los cambiadores automáticos de herramientas permiten cambios automáticos de herramientas, mejorando la eficiencia de la producción y reduciendo la intervención manual.
2. Características principales de los centros de mecanizado de pórtico
(1) Alta rigidez y estabilidad: debido a su estructura de pórtico, los centros de mecanizado de pórtico pueden soportar grandes fuerzas y cargas de corte, manteniendo una alta precisión incluso bajo cargas elevadas, lo que los hace adecuados para cortes pesados y mecanizado de piezas de trabajo grandes.
(2) Amplio rango de mecanizado: debido a su diseño estructural, los centros de mecanizado de pórtico suelen estar equipados con grandes mesas de trabajo, lo que permite el mecanizado de piezas de trabajo grandes, lo que los hace adecuados para el mecanizado de precisión de piezas grandes.
(3) Mecanizado de alta precisión: el diseño de alta rigidez de los centros de mecanizado de pórtico les permite proporcionar una precisión de mecanizado muy alta durante el mecanizado complejo y de precisión, funcionando particularmente bien en el mecanizado de moldes de precisión y piezas aeroespaciales.
(4) Alto grado de automatización: los centros de mecanizado de pórtico suelen estar equipados con cambiadores automáticos de herramientas, que pueden cambiar automáticamente entre diferentes herramientas, mejorando la eficiencia de la producción y adaptándose a la producción por lotes y a los requisitos de procesos complejos.
(5) Mecanizado multieje: los centros de mecanizado de pórtico modernos admiten el mecanizado multieje, lo que permite el mecanizado simultáneo en múltiples ejes, como X, Y y Z, satisfaciendo las necesidades de mecanizado de varias piezas complejas.
3. Áreas de aplicación de los centros de mecanizado de pórtico
Fabricación de moldes: Los centros de mecanizado de pórtico son adecuados para mecanizar varios tipos de moldes grandes, especialmente ventajosos en la fabricación de moldes que requieren un mecanizado de orificios de precisión y un tratamiento superficial complejo.
Aeroespacial: debido a su amplio rango de mecanizado y capacidades de mecanizado de alta precisión, los centros de mecanizado de pórtico se utilizan ampliamente en el mecanizado de componentes aeroespaciales, como estructuras de aviones y piezas de motores.
Construcción naval: las piezas de los barcos suelen ser grandes y complejas; Los centros de mecanizado de pórtico pueden manejar piezas de trabajo grandes y pesadas, satisfaciendo las necesidades de mecanizado de la industria de la construcción naval.
Fabricación de maquinaria: Los centros de mecanizado de pórtico se utilizan ampliamente para mecanizar componentes mecánicos de gran tamaño, como plataformas, soportes y marcos de máquinas herramienta.
Fabricación de automóviles: en la industria automotriz, los centros de mecanizado de pórtico se pueden utilizar para mecanizar piezas de automóviles de gran tamaño, como piezas de motores y estructuras de carrocería.
4. Fallas comunes y soluciones para centros de mecanizado de pórtico
Si bien los centros de mecanizado de pórtico ofrecen importantes ventajas en cuanto a precisión y capacidad de mecanizado, su estructura compleja y su alta carga de trabajo los hacen propensos a sufrir fallos de funcionamiento. A continuación se detallan algunas fallas comunes que pueden surgir durante el uso de centros de mecanizado de pórtico y sus soluciones.
| Tipo de falla | Síntomas comunes | Posibles causas | Soluciones |
| Falla de transmisión mecánica | Disminución de la precisión del mecanizado, ruido anormal y vibración. | Desgaste del riel guía/husillo, mala lubricación, cojinetes dañados | Limpie y vuelva a lubricar el riel guía/tornillo de avance; reemplazar los cojinetes dañados; ajustar la holgura de los componentes de la transmisión. |
| Fallo del husillo | Sobrecalentamiento del husillo, velocidad inestable, vibración excesiva | Desgaste del cojinete del husillo, desequilibrio de la herramienta, refrigeración insuficiente | Reemplace los cojinetes; herramientas de reequilibrio; verifique el sistema de enfriamiento del eje (por ejemplo, bomba de agua, tuberías). |
| Alarma del servosistema | Alarma del controlador (p. ej., sobrecarga, error del codificador) | Sobrecarga del motor, cable del codificador suelto, configuración de parámetros incorrecta | Compruebe si la carga es demasiado alta; vuelva a conectar el cable del codificador; Restaure el servocontrolador a los parámetros predeterminados y vuelva a calibrarlo. |
| Fallo del cambiador de herramientas | Atasco en el cambiador de herramientas, caída de herramientas, cargador de herramientas que no gira | Presión de aire insuficiente, fallo del motor del almacén de herramientas, mal funcionamiento del sensor | Verifique la presión de la fuente de aire (≥0.5MPa); limpiar o reemplazar sensores; Reinicie manualmente el almacén de herramientas y vuelva a calibrarlo. |
Los centros de mecanizado de pórtico son equipos de mecanizado altamente eficientes y precisos adecuados para procesar piezas de trabajo de gran tamaño, alta precisión y alta carga. Se utilizan ampliamente en las industrias aeroespacial, de fabricación de moldes, de construcción naval y de automoción.
