A maquina rectificadora es una máquina herramienta que utiliza la acción cortante de granos abrasivos para procesar la superficie de una pieza de trabajo. El rectificado, como método de mecanizado de alta precisión con alta calidad superficial, se utiliza ampliamente en la fabricación de maquinaria, la industria automotriz, la aeroespacial y la fabricación de herramientas. Las máquinas rectificadoras pueden mecanizar con precisión superficies complejas de piezas de trabajo, logrando un alto acabado superficial y una baja rugosidad superficial, lo que las convierte en una herramienta importante en el mecanizado de precisión.
El principio de funcionamiento de una máquina rectificadora es utilizar una muela abrasiva giratoria de alta velocidad para hacer contacto con la superficie de la pieza de trabajo, eliminando el exceso de material mediante la acción de corte de los granos abrasivos para lograr la forma y el tamaño deseados. Dependiendo de los requisitos de la pieza de trabajo, las máquinas rectificadoras pueden realizar varios métodos de rectificado, incluido el rectificado superficial, el rectificado cilíndrico, el rectificado interno y el rectificado sin centros.
1. Principales tipos de rectificadoras

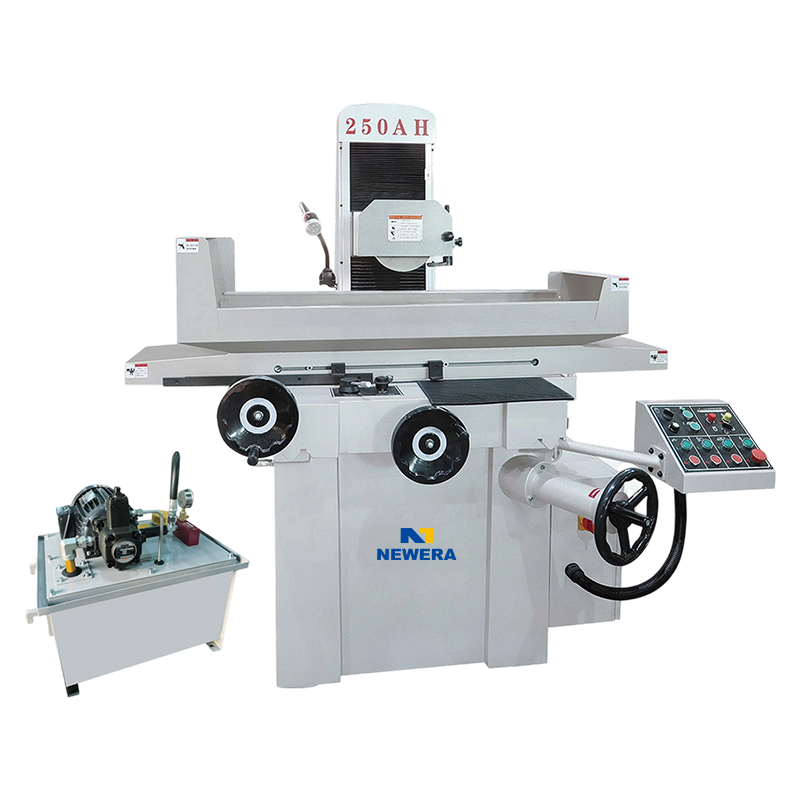

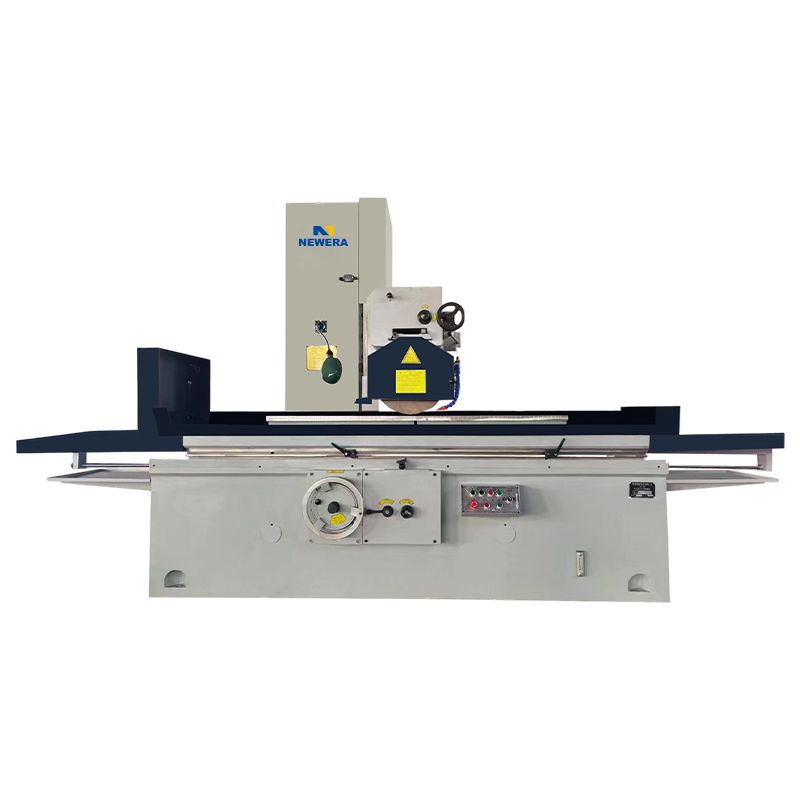

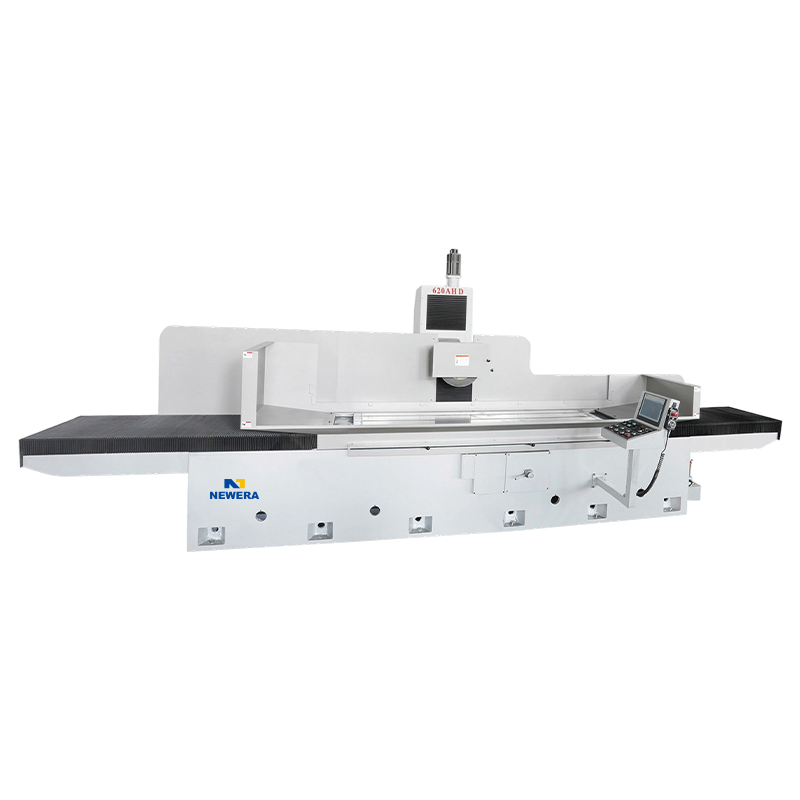

Rectificadoras de Superficies:
Las rectificadoras de superficies son el tipo más común de rectificadoras y se utilizan principalmente para mecanizar superficies planas de piezas de trabajo. Al fijar la pieza de trabajo y utilizar una muela abrasiva giratoria, pueden lograr una planitud y un acabado superficial muy altos. Las rectificadoras de superficies se utilizan a menudo para la producción en masa o el mecanizado de superficies de piezas pequeñas e individuales.
Rectificadora cilíndrica externa:
Las rectificadoras cilíndricas exteriores se utilizan para rectificar las superficies cilíndricas exteriores de las piezas de trabajo. Son adecuados para piezas con superficies cilíndricas, como ejes y discos. El principio de funcionamiento suele implicar fijar la pieza de trabajo en un dispositivo y pulir su superficie exterior utilizando muelas abrasivas.
Rectificadora cilíndrica interna:
Las rectificadoras cilíndricas internas se utilizan para mecanizar las superficies cilíndricas internas de piezas de trabajo, como orificios y ranuras internas. Su principio de funcionamiento es similar al de las rectificadoras cilíndricas exteriores, excepto que rectifican la superficie interior de la pieza de trabajo. Las rectificadoras cilíndricas internas se utilizan ampliamente en el mecanizado de piezas de precisión y componentes automotrices y aeroespaciales.
Rectificadora sin centros:
Las rectificadoras sin centros se utilizan principalmente para mecanizar las superficies cilíndricas exteriores de piezas de ejes largos. No requieren sujeción de la pieza de trabajo; el avance y la posición de la pieza de trabajo se controlan únicamente mediante dos muelas abrasivas. Las rectificadoras sin centros se caracterizan por su alta eficiencia y alta precisión, lo que las hace adecuadas para la producción en masa de piezas similares.
Rectificadora de herramientas:
Las rectificadoras de herramientas se utilizan principalmente para mecanizar las piezas cortantes de diversas herramientas, como taladros, fresas y herramientas de corte. Pueden rectificar con precisión los filos de las herramientas, asegurando su rendimiento de corte. Las rectificadoras de herramientas no sólo pueden realizar un rectificado de precisión en piezas de trabajo, sino también ajustar y optimizar sus formas en múltiples direcciones.
2. Principio de funcionamiento de las rectificadoras
El principio de funcionamiento básico de una máquina rectificadora es que una muela abrasiva giratoria de alta velocidad (es decir, abrasiva) hace contacto con la superficie de la pieza de trabajo, utilizando la acción de corte de los granos abrasivos para eliminar el material de la superficie de la pieza de trabajo. Durante el rectificado, los granos abrasivos tienen bordes cortantes diminutos, lo que genera fuerza de corte a través de la fricción con la superficie de la pieza de trabajo, eliminando material de la superficie de la pieza de trabajo, logrando así dimensiones precisas y requisitos de calidad de la superficie.
El movimiento de una máquina rectificadora se divide en tres formas principales: el movimiento de rotación de la muela, el movimiento de avance de la pieza de trabajo y el movimiento de rotación de la pieza de trabajo. La rotación de la muela es la principal fuente de energía para el rectificado, mientras que el movimiento de avance y la rotación de la pieza de trabajo ayudan a lograr un rectificado uniforme, evitan el desgaste local excesivo y garantizan así la consistencia de la superficie mecanizada.
3. Áreas de aplicación de las rectificadoras
Las máquinas rectificadoras tienen una amplia gama de aplicaciones, cubriendo casi todos los campos de procesamiento que requieren alta precisión y acabado superficial:
(1) Fabricación mecánica: las principales aplicaciones de las máquinas rectificadoras en la fabricación mecánica incluyen el procesamiento de diversas piezas de precisión, como ejes, engranajes, cuerpos de bombas, etc. Estos componentes tienen requisitos estrictos de tamaño y calidad de la superficie, y las máquinas rectificadoras pueden proporcionar resultados de mecanizado estables y de alta precisión.
(2) Industria automotriz: en la industria automotriz, las máquinas rectificadoras se usan comúnmente para procesar piezas de motores, piezas de transmisión, discos de freno, ruedas, etc. Estos componentes requieren buena calidad de superficie y precisión dimensional, y las máquinas rectificadoras pueden garantizar su rendimiento y confiabilidad de mecanizado.
(3) Aeroespacial: la industria aeroespacial tiene requisitos muy altos en cuanto a la precisión y la calidad de la superficie de las piezas. Las máquinas rectificadoras se pueden utilizar para procesar componentes clave de motores aeronáuticos, piezas estructurales, componentes de misiles, etc.
(4) Fabricación de herramientas: Las máquinas rectificadoras desempeñan un papel importante en la fabricación de herramientas y útiles de corte. Pueden rectificar con precisión los filos de las herramientas de corte, mejorando la eficiencia de corte y la vida útil de las herramientas.
(5) Fabricación de moldes: las máquinas rectificadoras se utilizan comúnmente para el procesamiento de moldes, especialmente para rectificar moldes de alta precisión y moldes de formas complejas. A través de máquinas rectificadoras, la calidad superficial de los moldes puede alcanzar estándares muy altos, asegurando la calidad del producto final.
4. Tabla de medidas preventivas y mantenimiento de la máquina rectificadora
| Artículos de mantenimiento | Operaciones específicas | Frecuencia | Precauciones |
| Mantenimiento de muelas abrasivas | Verifique el equilibrio de la muela y realice una prueba de equilibrio dinámico después de la instalación; Virutas de superficie limpia. | Al reemplazar las muelas abrasivas | Evite el uso de muelas abrasivas agrietadas o caducadas; La dirección de rotación debe ser consistente con las marcas. |
| Sistema de lubricación | Verificar el nivel de aceite lubricante en guías, husillos y cojinetes; reponga o reemplace con el tipo especificado de aceite lubricante. | Semanal/Cada 50 Horas | Utilice el aceite recomendado por el fabricante; Evite mezclar diferentes tipos de grasa. |
| Gestión del refrigerante | Limpiar el tanque de refrigerante de impurezas; comprobar la concentración (normalmente entre 5% y 10%); reponga o reemplace cualquier exceso de refrigerante. | Semanal | Prevenir la corrosión del refrigerante (agregar bactericida si es necesario); Filtrar residuos metálicos. |
| Sistema hidráulico | Verifique el nivel y la presión del aceite hidráulico; limpiar o reemplazar el elemento filtrante; observe si hay fugas. | Mensual | Asegúrese de que la temperatura del aceite no supere los 60 ℃; cambiar completamente el aceite si se observa formación de espuma o turbidez. |
| Calibración de precisión | Pruebe la precisión del rectificado (por ejemplo, paralelismo, redondez) utilizando piezas de prueba estándar; ajustar los parámetros de geometría de la máquina herramienta. | Trimestral | Realice la calibración cuando la temperatura ambiente sea estable; Registre los datos de calibración para referencia futura. |
Nantong New Era Technology Co., Ltd. es una empresa profesional especializada en la investigación, diseño y producción de rectificadoras. Contamos con un equipo profesional que integra servicios de investigación y desarrollo de tecnología, fabricación y ventas. Como fabricante profesional de máquinas rectificadoras OEM, New Era logra continuamente resultados tecnológicos avanzados tanto a nivel nacional como internacional, y ahora se ha convertido en un fabricante profesional con un completo centro de producción e instalación.
Las rectificadoras, como equipo importante en el mecanizado de precisión, desempeñan un papel insustituible en la industria manufacturera. No solo pueden realizar mecanizado de piezas de alta precisión, sino que también proporcionan una calidad superficial extremadamente alta, satisfaciendo las necesidades de mecanizado de precisión de diversas industrias.
