¿Cuál es la diferencia entre VMC y HMC?

VMC vs HMC : La diferencia clave en una frase

La diferencia fundamental entre un centro de mecanizado vertical (VMC) y un centro de mecanizado horizontal (HMC) se reduce a la orientación del husillo: un VMC sostiene su herramienta de corte en un husillo que apunta hacia abajo, perpendicular a la mesa de trabajo, mientras que un HMC sostiene su husillo horizontalmente, paralelo a la mesa de trabajo . Esa única diferencia en la geometría cambia la forma en que las virutas caen de la zona de corte, la facilidad con la que se puede mecanizar una pieza en múltiples lados sin reposicionamiento manual y la forma en que normalmente se organiza cada máquina en el taller.

En términos prácticos, un centro de mecanizado vertical CNC tiende a ser más fácil de programar, cargar y monitorear, ya que la zona de corte es visible desde arriba y la disposición de los controles es generalmente más sencilla. Por el contrario, un centro de mecanizado horizontal se construye alrededor de sistemas de paletas o muñones giratorios que permiten mecanizar una pieza en varias caras en una sola configuración, lo que se adapta a la producción de gran volumen y en múltiples lados. El resto de esta guía desglosa cómo se manifiestan estas diferencias en entornos reales de taller, junto con orientación práctica sobre cómo elegir el centro de fresado vertical adecuado para las necesidades de fabricación comunes.

Cómo la orientación del husillo influye en el rendimiento de la máquina

La orientación del eje no es sólo un detalle de diseño; Influye en casi todas las características operativas de un centro de mecanizado. Un husillo vertical le brinda al operador una línea de visión clara hacia la zona de corte, lo que hace que una máquina VMC generalmente sea más fácil de configurar y supervisar, especialmente para talleres que ejecutan trabajos variados y de menor volumen. Un husillo horizontal permite que las virutas caigan del área de corte por gravedad en lugar de acumularse alrededor de la herramienta, lo que admite ciclos de corte más largos y sin supervisión en una HMC.

Este gráfico de radar compara un centro de mecanizado vertical y un centro de mecanizado horizontal en seis factores operativos utilizando una clasificación compuesta ilustrativa en lugar de una única medición fija, ya que el rendimiento en el mundo real depende de la máquina y la aplicación específicas. Un VMC tiene una mayor visibilidad para el operador, simplicidad de programación y eficiencia de espacio, razón por la cual muchos talleres de mecanizado general y fabricación de moldes eligen un centro de mecanizado vertical como su primera o principal máquina. Una HMC obtiene mejores calificaciones en mecanizado de múltiples lados y automatización de ejecución continua , lo que refleja su fortaleza en la producción de gran volumen donde una pieza necesita varias caras mecanizadas sin reposicionamiento manual. La evacuación de virutas también favorece ligeramente al HMC, ya que la gravedad aleja las virutas de un husillo horizontal más fácilmente que de uno vertical.

VMC vs HMC: comparación de funciones en paralelo

La siguiente tabla resume cómo se comparan un centro de mecanizado vertical CNC típico y un centro de mecanizado horizontal típico en las características que más importan al planificar el diseño del taller o un nuevo proceso de mecanizado.

¿Qué es un centro de mecanizado vertical y cómo funciona?

Un centro de mecanizado vertical es una máquina herramienta CNC que utiliza un husillo orientado verticalmente para impulsar una herramienta de corte giratoria hacia una pieza de trabajo asegurada en una mesa de trabajo debajo de ella. El programa CNC controla el movimiento a lo largo de los ejes X, Y y Z, lo que permite que la herramienta siga trayectorias precisas para fresar, perforar, perforar o roscar características en metal u otros materiales. La mayoría de los centros de mecanizado verticales incluyen un cambiador automático de herramientas, que permite a la máquina cambiar entre múltiples herramientas de corte durante un solo programa sin intervención del operador.

Cómo procesa un VMC un trabajo típico

1. La pieza de trabajo se carga y se fija a la mesa de trabajo mediante un dispositivo o tornillo de banco.
2. El controlador CNC carga el programa y el cambiador automático de herramientas selecciona la primera herramienta requerida.
3. El husillo gira la herramienta mientras los ejes X, Y y Z se mueven según la trayectoria programada.
4. Se aplica refrigerante para controlar el calor y eliminar las virutas del área de corte a medida que se retira el material.
5. El cambiador de herramientas intercambia herramientas automáticamente a medida que el programa pasa entre operaciones de fresado, taladrado o roscado.
6. Una vez finalizado el programa, la pieza terminada se inspecciona y se retira de la mesa de trabajo.

Componentes principales de un centro de mecanizado vertical

• Husillo: sostiene y gira la herramienta de corte a lo largo del eje vertical.
• Columna y base: proporcionan la estructura rígida que respalda la precisión bajo carga de corte.
• Mesa de trabajo o silla: sujeta la pieza y la desplaza según los ejes programados.
• Cambiador automático de herramientas (ATC): almacena e intercambia herramientas de corte durante el programa.
• Husillos de bolas y guías lineales: traducen la rotación del motor en un movimiento lineal preciso del eje.
• Controlador CNC: lee el programa y coordina la velocidad del husillo, el movimiento del eje y los cambios de herramienta.
• Sistema de refrigeración: gestiona el calor y ayuda a la eliminación de virutas durante el corte.

Donde destacan los centros de mecanizado verticales

Un centro de mecanizado vertical tiende a ser el punto de partida más común para los talleres que realizan trabajos variados, ya que generalmente es más fácil de programar, configurar y supervisar que una máquina horizontal. El siguiente cuadro ilustra cómo la adopción de máquinas VMC tiende a variar en varios sectores manufactureros comunes.

Este gráfico de barras horizontales refleja la frecuencia con la que se utiliza un centro de mecanizado vertical en varios sectores manufactureros, basándose en patrones generales de la industria en lugar de en un único conjunto de datos. Las tasas de fabricación de moldes y matrices son las más altas, ya que la clara visibilidad del operador y el acceso flexible a las herramientas de un VMC se adaptan a la geometría detallada, a menudo única, que se encuentra en el trabajo con herramientas. Los componentes automotrices y la ingeniería general también muestran una fuerte adopción. , lo que refleja cuán ampliamente se utiliza un centro de mecanizado CNC para piezas de automóviles para soportes, carcasas y otros componentes de complejidad media. El trabajo aeroespacial y electrónico todavía depende de centros de mecanizado verticales, aunque estos sectores combinan con mayor frecuencia VMC con otros equipos especializados según la tolerancia y los requisitos de materiales.

Donde destacan los centros de mecanizado horizontales

Una HMC suele ser la mejor opción una vez que el volumen de producción aumenta y las piezas necesitan mecanizarse en múltiples caras. Los grupos de paletas y las mesas de muñones permiten que una HMC indexe una pieza de trabajo automáticamente entre operaciones, lo que reduce la manipulación manual y permite un funcionamiento sin supervisión durante más tiempo. Esto hace que los centros de mecanizado horizontales sean una opción común para componentes de maquinaria pesada, equipos industriales y automotrices de gran volumen donde se produce repetidamente la misma pieza de múltiples caras.

• A menudo se pueden mecanizar varias caras de una pieza en una sola configuración mediante indexación rotativa.
• La evacuación de virutas asistida por gravedad permite ciclos de corte más largos y menos interrumpidos.
• Los sistemas de paletas permiten mecanizar una pieza mientras se carga otra, lo que permite una producción continua.

¿Qué precisión tiene un centro de mecanizado vertical?

Los centros de mecanizado vertical generalmente se clasifican como equipos de precisión, y una máquina VMC bien calibrada y mantenida adecuadamente se usa comúnmente para tolerancias en el rango de micras bajas a milésimas de milímetro, dependiendo de la máquina, las herramientas y el material específicos. La precisión alcanzable depende de factores que incluyen la calidad del husillo de bolas y de la guía lineal, la estabilidad térmica de la estructura, el descentramiento del husillo y cómo el controlador CNC compensa estas variables durante el corte.

Este gráfico de líneas ilustra una tendencia general de la industria en lugar de la especificación de una sola máquina: la precisión de posicionamiento típica que se puede lograr en los centros de mecanizado CNC ha mejorado en las últimas décadas a medida que han avanzado los husillos de bolas, las guías lineales, la compensación térmica y los algoritmos de control. Los centros de mecanizado verticales modernos de alta precisión suelen operar en un rango de precisión más estricto que las máquinas construidas hace unas décadas. , que ha ampliado la gama de piezas que se pueden producir sin operaciones de acabado secundarias. La precisión real de cualquier máquina específica aún depende de la calibración adecuada, el mantenimiento regular y la adaptación de la máquina a la tolerancia que requiere la aplicación. Un centro de mecanizado vertical puede procesar una amplia gama de materiales dentro de estas tolerancias, incluidos aluminio, acero, acero inoxidable, hierro fundido y diversos plásticos de ingeniería, siempre que la velocidad del husillo, la velocidad de avance y las herramientas coincidan con el material que se está cortando.

Elegir el centro de mecanizado vertical adecuado para su aplicación

Una vez que un taller ha decidido que un centro de mecanizado vertical se adapta a sus necesidades de producción, el siguiente paso es hacer coincidir la configuración con el entorno de trabajo y los requisitos del husillo del trabajo. Un centro de mecanizado vertical de 3 ejes cubre la mayoría de los trabajos generales de fresado, taladrado y roscado, mientras que un centro de mecanizado vertical BT40 es una opción común que equilibra la rigidez de la herramienta con una amplia selección de herramientas estándar. Los talleres que trabajan con moldes más grandes o piezas de trabajo extendidas generalmente buscan configuraciones de 4 vías de eje Y o de carrera grande en lugar de un modelo estándar compacto.

Este gráfico de columnas compara el tamaño relativo del área de trabajo en las series de productos de centros de mecanizado verticales comunes, utilizando un índice ilustrativo en lugar de medidas de recorrido exactas, ya que las dimensiones específicas varían según el modelo. Una serie compacta se adapta a talleres y piezas más pequeñas y centradas en los detalles con espacio limitado, mientras que una serie de carrera grande se construye alrededor de un entorno de trabajo ampliado para moldes más grandes o componentes industriales de gran tamaño. Una configuración de 4 vías del eje Y se ubica entre los dos, ofreciendo un recorrido extendido a lo largo de un eje para soportar piezas de trabajo más anchas o configuraciones de múltiples accesorios sin el espacio completo de una máquina de carrera grande. La siguiente tabla describe cómo se organiza una línea típica de productos de centros de mecanizado vertical por configuración y caso de uso más adecuado.

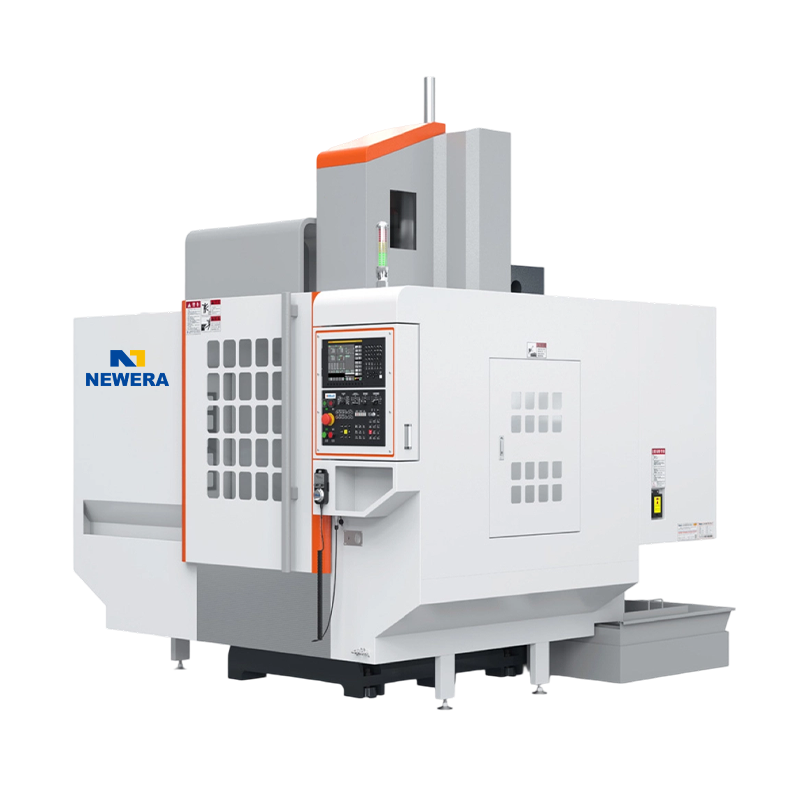

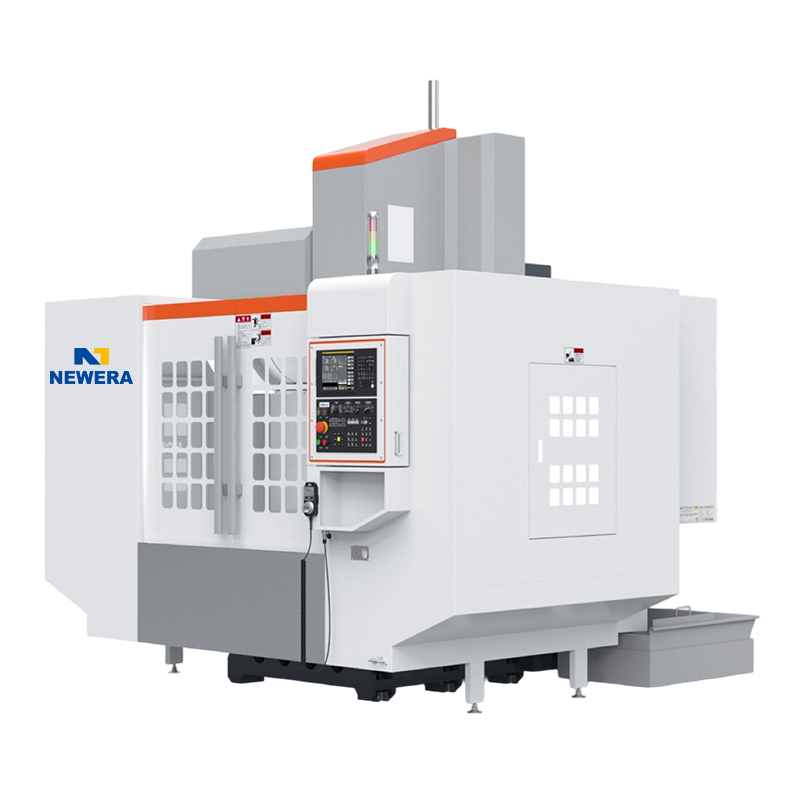

Acerca de Nantong New Era Technology Co., LTD

Nantong New Era Technology Co., LTD se ha especializado en el desarrollo, diseño y producción de máquinas de control numérico y máquinas herramienta CNC durante más de 20 años, con el respaldo de un equipo dedicado en desarrollo de tecnología, fabricación y servicios de ventas. La empresa opera como fabricante de centros de mecanizado vertical y proveedor de centros de mecanizado vertical CNC, trabajando con un completo proceso interno de producción y montaje.

Como fabricante de centros de mecanizado vertical OEM y empresa de máquinas VMC ODM, Nantong New Era apoya a clientes internacionales que buscan un centro de mecanizado CNC OEM construido según requisitos de configuración específicos, incluidas opciones de centros de mecanizado vertical de 3 ejes y eje Y de 4 vías. La gama de productos de la compañía, que abarca series compactas, estándar y de carrera grande, tiene como objetivo brindar a los talleres que se abastecen de un fabricante de máquinas VMC en China una gama de configuraciones de centros de mecanizado verticales industriales adecuadas para la fabricación de moldes, la producción de piezas de automóviles y la ingeniería de precisión general.
