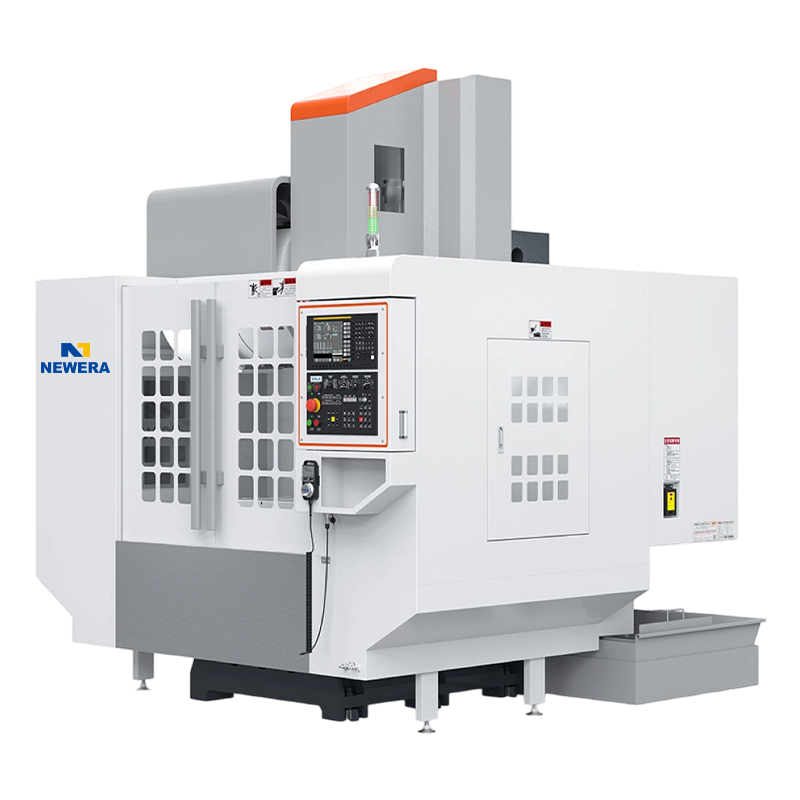

Búsqueda de usabilidad Emplea un sofisticado diseño de cubierta y está diseñado teniendo en cuenta la accesibilidad a la mesa y la manipulación de piezas con grúa. También se incorporan en toda la máquina otras características para una mejor trabajabilidad. La unidad hidráulica y otros periféricos que requieren mantenimiento periódico se colocan en un lugar de fácil acceso para mejorar la mantenibilidad.
Mayor salida del husillo Se agregó S3 15% de potencia de salida nominal y torque; Mejorar la capacidad de corte pesado en poco tiempo; Acorte el tiempo de aceleración, desaceleración y golpeteo rígido.
Motor de husillo de nueva generación. Control inteligente de carga del husillo; La eficiencia del desbaste aumentó en un 28%.
Nueva HMI más fácil Las funciones utilizadas con frecuencia cambian de configuraciones de bloqueo complejas a operación con una sola tecla.
El procesamiento del sistema es más fuerte. Configuración sencilla del nivel de precisión del mecanizado.
Fabricación inteligente Conveniente expansión de IoT; Incluir todos los acuerdos principales.
Cargador de herramientas ATC rápido y confiable
Aire acondicionado de gabinete eléctrico La gama completa de "aires acondicionados de armario eléctrico" estándar. Evite que entre polvo, neblina de aceite y humedad al interior del gabinete eléctrico, controle electrónicamente la temperatura, mantenga constante la temperatura del gabinete eléctrico, mejore la eficiencia de trabajo de toda la máquina y la vida útil de los componentes electrónicos. Además de un rendimiento superior, también protege la vida útil y la tasa de utilización de la máquina.

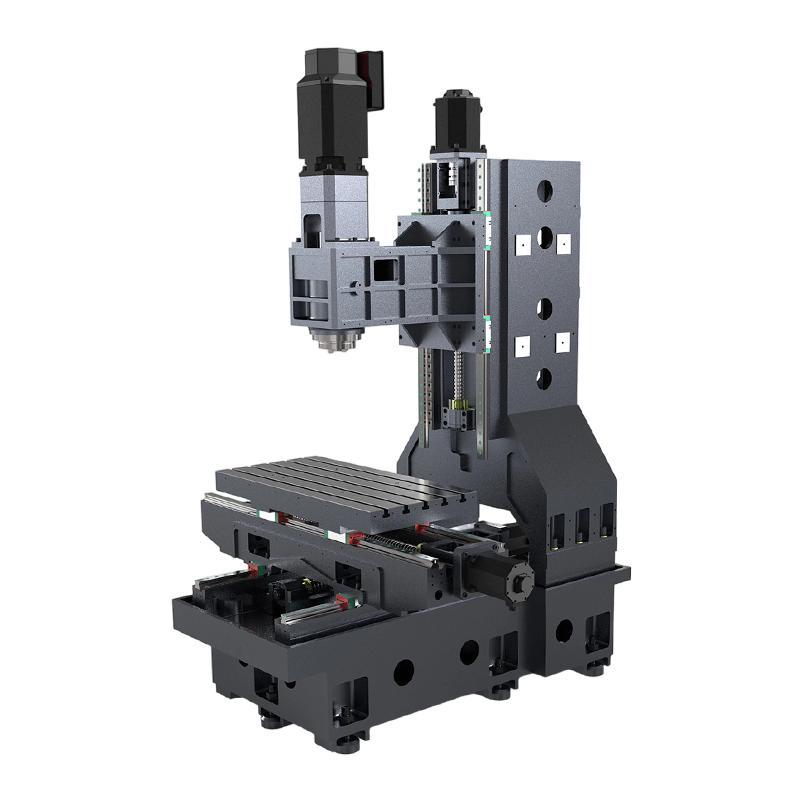

Estructura El fuselaje y el sillín están reforzados con nervaduras de montaña y la línea de flujo de fuerza es la más corta para garantizar la mejor rigidez. Basado en un excelente diseño de ingeniería, las nervaduras de la base y la columna del centro de mecanizado pueden resistir la torsión, la absorción de impactos y transferir la vibración de corte al área sin corte. La columna utiliza un diseño de tubo de torsión que proporciona excelente rigidez y resistencia a la flexión y torsión. El diseño de base ultra ancha reduce el centro de gravedad de la base y ajusta el centro de gravedad de la máquina a la altura estable óptima. La parte inferior de la columna se ensancha para aumentar la estabilidad de la máquina.
Husillo de bolas de pretracción de tres ejes Tornillo de tuerca pretensado de grado de molienda JIS-C3 importado para eliminar el juego, alta resistencia al calor, resistencia al desgaste, resistencia a la torsión y una larga vida útil, lo que garantiza un mecanizado de alta precisión de la máquina y adopta un volumen de precisión importado. La máquina llenadora de aceite garantiza la lubricación del mecanismo de alimentación axial.
Compresor de aire de precisión compuesto Garantizar el suministro de aire limpio y la detección de presión de los componentes de la máquina. más control confiable de la acción de la válvula de presión de aire. aumentar el separador de gotas de agua para eliminar la humedad de la fuente externa.
Parámetros técnicos
modelo
Unidad
EV850
Viaje (X/Y/Z)
milímetros
800/500/500
Dimensión de la mesa de trabajo
milímetros
1000x500
Ranura en T
milímetros
5-18Tx90
Carga máxima
kilos
400
Distancia desde la punta del husillo a la mesa
milímetros
150-650
Distancia del centro del husillo a la columna vertical
milímetros
550
husillo
Cono
BT40
Velocidad de rotación
rpm
12000
Potencia del motor FANUC
kilovatios
7.5/11/15
Potencia del motor MITSUBISHI
kilovatios
7.5/11/15
Tres ejes
Potencia del motor FANUC (X/Y/Z)
kilovatios
1,8/1,8/3,0
Potencia del motor MITSUBISHI (X/Y/Z)
kilovatios
2.0/2.0/3.0
Especificación del carril (X/Y/Z)
milímetros
Rodillo: 35
Número de controles deslizantes (X/Y/Z)
ordenador personal
4/4/4
Tamaño del tornillo
milímetros
JIS C3: Φ40
G01 Velocidad de avance
milímetros/min
1-10000
G01 Velocidad de avance rápido (X/Y/Z)
m/min
48/48/48
Precisión posicional
milímetros
±0,005/300
Precisión de posicionamiento repetido
milímetros
±0,003/300
Revista de herramientas
Biblioteca de manipuladores
pce.
24
Es hora de cambiar la herramienta de corte
s
1.3-1.8
Longitud máxima de la herramienta
milímetros
300
Diámetro máximo de la herramienta (todos los orificios para herramientas están llenos de herramientas)
milímetros
78
Diámetro máximo de la herramienta (los orificios de la herramienta están vacíos a la izquierda y a la derecha)
